Fortschrittliches Rohr- und Profil-Laserschneiden hat die Metallbearbeitung in den letzten Jahren stark verändert und bringt viele Vorteile für die industrielle Fertigung. Wo früher oft mehrere Arbeitsschritte wie Sägen, Bohren und Fräsen nötig waren, lassen sich heute sehr komplexe Rohrformen in einem einzigen, sehr genauen Schritt herstellen. Von mehr Freiheit beim Design bis zu deutlich kürzeren Fertigungszeiten und geringeren Kosten – die Gründe für den Erfolg dieser Methode sind klar. Wenn Sie mehr über diese Technik wissen möchten, finden Sie weitere Informationen unter https://budexpert.de/service/laserschneiden-rohren-profilen/.
Diese moderne Technik ist ein großer Fortschritt für Konstruktion, Tempo und Qualität. Firmen, die Rohre und Profile lasern lassen, profitieren von hoher Genauigkeit, viel Flexibilität und guten Kosten pro Teil. In einer Industrie mit starkem Wettbewerb zählt genau das: schneller produzieren, gleichbleibend genau arbeiten und neue Ideen leichter umsetzen.
Was ist fortschrittliches Rohr- und Profil-Laserschneiden?
Laserschneiden ist ein thermisches Trennverfahren. Dabei nutzt man einen starken, gebündelten Laserstrahl, um Metallrohre und -profile sehr präzise zu schneiden. Das Material wird an der Schnittstelle geschmolzen oder verdampft. Ein Prozessgas – meist Stickstoff oder Sauerstoff – bläst das flüssige Material aus der Schnittfuge. So entstehen sehr saubere Schnittkanten, oft ohne Grat, und eine Genauigkeit, die mit vielen klassischen Verfahren schwer zu erreichen ist.
Fortschrittliches Rohr- und Profil-Laserschneiden ist aber mehr als „nur schneiden“. Es ist ein gut abgestimmtes Fertigungskonzept mit modernen Maschinen und digitaler Steuerung. Weil der Laser berührungslos arbeitet, verformt sich das Material weniger, und die Qualität bleibt über viele Teile hinweg konstant.
Funktionsweise moderner Laserschneidanlagen
Moderne Rohrlaseranlagen sind stark automatisiert und laufen zu einem großen Teil ohne ständige Eingriffe. Eine CNC-Steuerung (Computerized Numerical Control) sorgt dafür, dass jeder Schnitt genau nach den Daten aus der CAD-Datei ausgeführt wird. Materialstangen werden aus einem Magazin automatisch in die Maschine geladen. Sensoren prüfen dabei Lage und Ausrichtung.
Ein Spannsystem hält das Rohr oder Profil fest und dreht es während der Bearbeitung kontrolliert um die Längsachse. Der Laserkopf fährt am Bauteil entlang und schneidet die programmierten Konturen. Durch die Kombination aus Bewegung des Rohres und des Schneidkopfes sind viele Formen möglich – von einfachen Bohrungen bis zu komplexen Steckverbindungen. Moderne 5-Achs-Anlagen schaffen auch genaue Schrägschnitte bis 45 Grad, was zusätzliche Möglichkeiten beim Design bringt. Danach werden die fertigen Teile automatisch entladen und sortiert, Reststücke werden getrennt abgeführt.
Unterschied zu konventionellen Schneidverfahren
Der große Vorteil gegenüber Sägen, Bohren oder Fräsen liegt nicht nur in Tempo und Genauigkeit, sondern auch darin, dass mehrere Arbeitsschritte zusammengefasst werden. Was früher eine ganze Prozesskette war, passiert heute oft in einem automatisierten Durchgang.
Außerdem ergeben sich neue Möglichkeiten beim Konstruieren. Mechanische Verfahren sind oft durch Werkzeugform und Materialgrenzen eingeschränkt. Der Laser kann dagegen viele Konturen, Ausschnitte und auch Gravuren umsetzen – ohne Werkzeugwechsel und oft ohne viel Nacharbeit. Das verkürzt Rüstzeiten, erhöht die Kapazität und stärkt die Wettbewerbsfähigkeit.
Welche Materialien und Profile eignen sich für das Laserschneiden?
Rohrlaserschneiden eignet sich für viele Materialien und Profilformen. Das zeigt, wie flexibel diese Technik ist. Material und Profil beeinflussen dabei, welche Einstellungen sinnvoll sind und wie schnell die Maschine arbeiten kann.
Geeignete Metallarten und Materialstärken
Unlegierter Baustahl wird am häufigsten geschnitten. Danach folgt Edelstahl, zum Beispiel für Teile mit hoher Korrosionsbeständigkeit oder für sichtbare Oberflächen. Aluminium ist wegen seines geringen Gewichts ebenfalls sehr gefragt. Moderne Faserlaser schneiden auch Buntmetalle wie Kupfer und Messing gut. Bei älteren CO2-Lasern war das wegen der Leitfähigkeit dieser Metalle oft schwieriger.
Welche Wanddicken möglich sind, hängt von Material und Maschinenleistung ab. Üblich sind bei Stahl bis etwa 12 mm sowie bei Aluminium und Edelstahl bis etwa 6 mm. Einige stärkere Faserlaser schaffen bei Weichstahl auch bis zu 8 mm. Für Ausschnitte oder Bohrungen gilt als Faustregel: Der Durchmesser sollte mindestens 0,7 x Materialstärke betragen, damit die Schnittqualität passt.

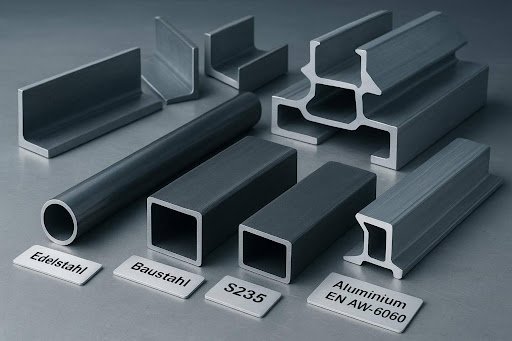

Typen von Profilen: Rundrohre, Vierkantprofile, Spezialformen
Laserschneiden ist nicht nur für Rundrohre geeignet. Auch Vierkant-, Rechteck- und Ovalrohre sowie offene Profile wie L-, U- oder C-Profile lassen sich sehr genau bearbeiten. Auch Sonderprofile und kundenspezifische Formen sind möglich. Die Maschinen sind dafür gebaut, unterschiedliche Geometrien sicher zu spannen und sauber zu schneiden.
Asymmetrische Profile sind beim Laden und Spannen teils anspruchsvoller. Optional können Kameras mit spezieller Beleuchtung das Profil beim Laden prüfen. Das Spannfutter passt sich dann an, damit das Material sicher gehalten wird. Das ist besonders hilfreich für Konstrukteure, die viel Gestaltungsfreiheit brauchen.
Ablauf und Technologie des Rohr- und Profil-Laserschneidens
Rohrlasern zeigt gut, wie moderne Technik und Automatisierung zusammenarbeiten. Vom digitalen Entwurf bis zum fertigen Bauteil greifen die Schritte direkt ineinander.
Schritt-für-Schritt: Vom Entwurf zum exakten Schnitt
Der Prozess startet mit einem Entwurf in CAD. Dort werden Geometrie und Schnittkonturen festgelegt. Danach gehen die Daten an die CNC-Steuerung der Maschine. Die Rohmaterialstangen werden automatisch geladen, Sensoren überwachen die Position. Ein Spannsystem fixiert das Rohr oder Profil und dreht es kontrolliert, während der Laserkopf die programmierten Konturen schneidet. So lassen sich sehr komplexe Formen herstellen, von einfachen Löchern bis zu aufwendigen Steckverbindungen.
5-Achs-Anlagen können zusätzlich Schrägschnitte bis 45 Grad schneiden, was die Konstruktion deutlich flexibler macht. Nach dem Schneiden werden die Teile automatisch entladen und sortiert, Abfall wird ausgeschleust. Weil der Ablauf stark automatisiert ist, gibt es wenig Handarbeit und die Wiederholgenauigkeit ist hoch.
Automatisierung und digitale Prozessintegration
Die digitale Anbindung ist ein Kernpunkt beim modernen Rohrlasern. Die CNC-Steuerung sorgt dafür, dass die Schnitte genau zu den digitalen Vorgaben passen. Viele Anlagen haben Sensoren, die sogar Schweißnähte erkennen und die Bearbeitung daran anpassen. So lassen sich Störungen vermeiden und die Ergebnisse bleiben gleichmäßig gut.
Diese Automatisierung verkürzt Durchlaufzeiten deutlich. Auch viele Nacharbeiten oder spezielle Spannvorrichtungen, wie sie bei klassischen Verfahren oft nötig sind, werden weniger. Dadurch ist Laserschneiden wirtschaftlich für Prototypen, Kleinserien und auch große Stückzahlen.
Welche Rolle spielt die Auswahl der Lasermaschine?
Welche Maschine eingesetzt wird, hat großen Einfluss auf Qualität, Tempo und Kosten. Je nach Technologie und Ausstattung passt eine Anlage besser zu bestimmten Materialien und Aufgaben.
Faserlaser vs. CO2-Laser im industriellen Einsatz
In der Rohrbearbeitung hat sich der Faserlaser als sehr leistungsfähige Technik durchgesetzt. Im Vergleich zum CO2-Laser hat der Faserlaser eine kürzere Wellenlänge, die vom Material oft besser aufgenommen wird. Das erhöht die Effizienz. Außerdem lassen sich damit Metalle wie Kupfer oder Messing leichter schneiden, was mit CO2-Lasern häufig schwieriger ist.
Faserlaser brauchen meist weniger Energie, haben weniger Wartung und sind flexibler bei unterschiedlichen Metallen und Dicken. Die Schnitte sind sehr sauber, sodass Entgraten oft wegfällt und die Rohre gut für die nächste Montage vorbereitet sind.
Leistungsstärke, Schnittformate und Zusatzausstattung
Die Laserleistung ist ein wichtiger Punkt. Viele Rohrlaser arbeiten mit 1 kW, 2 kW bis 4 kW Schneidleistung. Das reicht oft für typische Dicken wie Weichstahl bis etwa 8 mm sowie Aluminium oder Edelstahl bis etwa 6 mm. Wer viel Aluminium und Edelstahl in größeren Mengen bearbeitet, braucht häufig mehr Leistung, um schnell und stabil zu produzieren.
Bei den Formaten können viele Anlagen standardmäßig Rohre bis 6 Meter bearbeiten, auf Anfrage auch länger (z. B. bis 7.800 mm). Für große Serien ist ein automatischer Bündellader wichtig, der Bündel bis 8.000 kg laden kann, weil Handbeladung mit dem Maschinentempo kaum mithält. Weitere Optionen wie Schweißnaht-Erkennung (Kameras und Licht), Systeme zur Positionserkennung und Korrektur des Schneidwegs oder ein „Smart Mandrel“ für Fließbohren und Gewindebohren helfen, Genauigkeit und Tempo weiter zu steigern.
Die wichtigsten Vorteile für die industrielle Fertigung
Fortschrittliches Rohr- und Profil-Laserschneiden bringt Vorteile, die in der modernen Fertigung oft direkt messbar sind: bessere Qualität, schnellerer Ablauf und mehr Möglichkeiten beim Design.
Präzision und Wiederholgenauigkeit erhöhen die Qualität
Durch die digitale Steuerung sind Teile sehr gleichmäßig: Ein Bauteil ist wie das nächste. Das ist besonders wichtig in der Serienfertigung. Die Schnittkanten sind sauber und oft gratfrei. Dadurch fällt manuelles Entgraten häufig weg, und die Nacharbeit wird kleiner. Hohe Genauigkeit führt zu gut passenden Verbindungen und weniger Abweichungen bei Toleranzen, was die Endqualität verbessert.
Weil keine mechanische Kraft auf das Werkstück wirkt, ist das Risiko für Verformungen geringer. Das spart Material und senkt Ausschuss. So lässt sich eine konstant hohe Fertigungsqualität erreichen, wie sie viele Kunden erwarten.

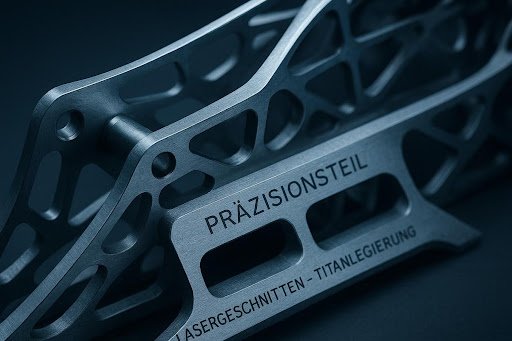

Flexibilität bei komplexen Geometrien und Kleinserien
Ein sehr großer Vorteil ist die hohe Freiheit beim Konstruieren. Komplexe Konturen, Aussparungen und Gravuren sind gut machbar. Stecksysteme, Positionierhilfen oder Zapfenverbindungen können direkt ins Teil geschnitten werden. Das macht spätere Montageschritte wie Schweißen einfacher und schneller. Auch Montagefehler werden durch Markierungen oder eindeutige Geometrien seltener.
Diese Flexibilität hilft auch bei Prototypen und Kleinserien. Änderungen am Design lassen sich schnell über die Daten umsetzen – ohne teure Werkzeugänderungen. Das beschleunigt Entwicklung und Markteinführung.
Minimierung von Nachbearbeitung und Materialverschwendung
Weil die Schnittkanten meist sauber und ohne Grat sind, fällt viel Nacharbeit weg. Das spart Zeit und senkt Kosten pro Teil. Gleichzeitig führt die berührungslose Bearbeitung zu weniger Verformung und damit zu weniger Ausschuss.
Durch gutes Nesting können Rohre und Profile besser ausgenutzt werden, sodass weniger Abfall entsteht. Entlastungsschnitte im Bereich späterer Biegungen helfen, Risse oder Verzug zu vermeiden. Das spart ebenfalls Material und verbessert die Qualität beim Biegen.
Reduzierte Fertigungszeit und bessere Ressourcenauslastung
Wenn Sägen, Bohren und Fräsen in einem Prozess zusammenlaufen, sinken die Durchlaufzeiten deutlich. Moderne Anlagen brauchen wenig Rüstzeit. Das unterstützt Just-in-Time-Fertigung und kann Lagerkosten senken. Durch die Automatisierung werden Maschinen und Personal besser eingesetzt, was die Produktivität erhöht.
Auch Anpassungen lassen sich schnell einarbeiten. So können Firmen schneller auf neue Anforderungen reagieren und ihre Produktion langfristig effizienter machen.
Innovative Prozessintegration: Kombinieren von Laserschneiden, Biegen und Schweißen
Besonders stark ist Laserschneiden, wenn es gut in weitere Schritte eingebaut wird. Die Kombination aus Laserschneiden, Biegen und Schweißen ergibt eine sehr effiziente Fertigungskette und führt oft zu besseren Endprodukten als mit klassischen Methoden.
Vorteile integrierter Fertigungsprozesse
Ein Vorteil ist, dass das Rohr zuerst gerade gelasert wird, um das spätere Biegen vorzubereiten. Entlastungsschnitte im Biegebereich verringern das Risiko von Rissen oder Verzug. Kleine Markierungen können als genaue Positionierhilfen für die Biegemaschine dienen. Dadurch steigt die Genauigkeit, und es braucht weniger Hilfskonstruktionen oder Nacharbeit an bereits gebogenen Teilen.
Auch beim Schweißen hilft die Laserbearbeitung: Durch genau geschnittene Durchdringungen und Anschlüsse mit passenden Steckgeometrien sinkt der Aufwand vor Ort stark. Teile passen besser zusammen, die Montage geht schneller, und die Schweißnähte werden sauberer. So lassen sich auch fließende Formen aus einem Stück fertigen, mit weniger Schweißnähten und geringerem Materialverbrauch.
Welche Anwendungen profitieren besonders vom Laserschneiden?
Durch Genauigkeit und Flexibilität ist Rohr- und Profil-Laserschneiden für viele Branchen interessant. Überall, wo exakte Passungen, komplexe Formen und effiziente Abläufe gebraucht werden, spielt diese Technik ihre Stärken aus.
Maschinen- und Anlagenbau
Im Maschinenbau werden passgenaue Rohrkonstruktionen oft für stabile und trotzdem leichte Rahmen und Gestelle genutzt. Rohre sind steif, brauchen wenig Platz und können durch passende Wandstärken Gewicht sparen. Im Anlagenbau sind Rohrleitungen und Verteilersysteme wichtig. Wenn Durchdringungen und Anschlüsse exakt vorgeschnitten sind, sinkt der Schweißaufwand vor Ort, und Montagezeit sowie Kosten gehen runter.
Fahrzeug- und Schienenfahrzeugbau
Im Fahrzeugbau nutzt man präzise geschnittene Rohre zum Beispiel für Rahmen, Überrollkäfige und Chassis-Teile. Das gilt etwa für Straßenmotorräder und ATVs: Die Gesamtmenge kann hoch sein, einzelne Chargen sind aber oft klein und ändern sich schnell. Laserschneiden bietet hier Flexibilität und gleichbleibende Qualität auch bei Kleinstserien. Außerdem werden neue Konstruktionen möglich, die mit klassischen Methoden schwer umzusetzen wären.
Möbelindustrie, Architektur und Innenausbau
In der Möbelindustrie sieht man gelaserte Rohre oft bei Metalltischbeinen oder Halterungen, etwa im Sanitärbereich. In der Architektur verbindet die Technik Stabilität mit einer hochwertigen Optik, zum Beispiel bei Treppen und Handläufen aus gebürstetem Edelstahl. Wenn Rohre gelasert und danach gebogen werden, lassen sich auch fließende Formen aus einem Stück herstellen. Das erhöht die Stabilität und reduziert Schweißnähte, während das Design hochwertig bleibt.
Landtechnik und Spezialanlagen
In der Landtechnik entstehen stabile Rahmen für Traktoren und Anbaugeräte mit Rohrlasertechnik, was die Lebensdauer unter harten Bedingungen erhöht. Auch automatisierter Brandschutz in Gebäuden und Städten mit IoT-Anbindung kann davon profitieren. Wichtige Bauteile sind das Rohrnetz und die Düsen – und Rohrlaser eignen sich gut, um solche Anforderungen genau und wirtschaftlich umzusetzen.
Wirtschaftlichkeit und Investitionsvorteile moderner Laserschneidtechnik
Der Kauf, die Wartung und der Betrieb einer modernen Rohrlaseranlage kosten viel Geld und lohnen sich meist nur bei hoher Auslastung. Dazu kommt: Für die Bedienung braucht man geschultes Personal. Für viele Betriebe – vom spezialisierten Handwerker bis zum mittelständischen Maschinenbauer – ist ein eigener Maschinenpark deshalb oft nicht sinnvoll. Hier kommt Lohnfertigung ins Spiel, als praktische Alternative.
Laser-Lohnfertigung als strategischer Wettbewerbsvorteil
Bei der Rohrlaser-Lohnfertigung geben Unternehmen Aufträge an spezialisierte Dienstleister, statt selbst in Maschinen zu investieren. Das bringt klare Vorteile:
- Keine hohen Investitionskosten, dadurch mehr finanzieller Spielraum.
- Zugang zu moderner Technik, ohne selbst aufrüsten zu müssen.
- Mehr Fokus auf Entwicklung und Kerngeschäft, statt Fertigungskapazitäten zu verwalten.
Digitale Beschaffungsplattformen machen das Ganze schneller und übersichtlicher. Konstrukteure und Einkäufer laden CAD-Daten hoch und bekommen oft in Sekunden ein verbindliches Sofort-Angebot. Die Plattform berechnet automatisch Preis und passenden Produzenten aus einem Netzwerk. So wird Lohnfertigung für Prototypen, Kleinserien und große Stückzahlen einfacher planbar.
Günstigere Produktentwicklung und schnellere Markteinführung
Durch Auslagerung an spezialisierte Fertiger wie BudExpert lassen sich die Vorteile der Technik je nach Bedarf nutzen, ohne großes Risiko. Fixkosten für Maschinen und Personal entfallen, was die Produktentwicklung günstiger machen kann. Weil präzise Teile schnell verfügbar sind, kommen neue Produkte oft schneller auf den Markt – ein klarer Vorteil in Märkten, in denen Zeit zählt.
Auch bei kleinen Stückzahlen lässt sich moderne Fertigung nutzen. Das unterstützt Innovation und macht es möglich, neue Designs oder Nischenprodukte wirtschaftlich umzusetzen. So können Unternehmen jeder Größe die Stärken des Rohrlaserschneidens nutzen und ihre Wettbewerbsfähigkeit verbessern.
Zukunftsausblick: Warum Laserschneiden Schlüsseltechnologie bleibt
Fortschrittliches Rohr- und Profil-Laserschneiden ist mehr als eine moderne Methode. Es ist eine wichtige Technik, die die Industrie langfristig prägt. Die Kombination aus hoher Designfreiheit, großer Genauigkeit und schneller Fertigung macht das Verfahren für viele Bereiche unverzichtbar.
Mit der Weiterentwicklung von Faserlasern und der stärkeren Einbindung von KI und maschinellem Lernen in Steuerungen werden die Möglichkeiten weiter wachsen. Erwartbar sind noch genauere Ergebnisse, kürzere Bearbeitungszeiten und bessere Ergebnisse bei schwierigen Materialien und Formen. Wenn Lasermaschinen stärker vernetzt in Industrie-4.0-Umgebungen arbeiten, wird die Produktion flexibler, günstiger und nachhaltiger – mit Fertigung nach Bedarf und besserer Nutzung von Ressourcen. Laserschneiden bleibt damit ein wichtiger Treiber für neue Produkte und hilft Unternehmen, sich im globalen Wettbewerb zu behaupten.
